19"-Schwenkrahmenschränke der Baureihe SRS-....

Schwenkrahmenschrank für 19"-Einschübe. Um auch schwere Geräte, wie z.B. professionelle 100-V-Endstufen einbauen zu können, besteht das Grundgestell aus 9-fach profiliertem Spezialprofil.

Die seitlichen Verkleidungsteile und die Rückwand lassen sich aushängen. Dadurch ist eine gute Zugänglichkeit während dem Anlagenbau und der Montage vor Ort gewährleistet. Bereits eingebaute Querstreben dienen der schnellen Montage von Anschlussverteilern, Kabelkanälen, C-Profilen und Hutschienen.

Ein 100 mm hoher Stahlblechsockel mit abnehmbaren Rück- und Seitenblenden und dreigeteilte Bodenbleche ermöglichen die allseitige Kabeleinführung von unten. Das Dach ist zur besseren Belüftung angehoben und mit einer staubgeschützten Öffnung für die Kabeleinführung von oben ausgestattet.

Der extrem belastbare 19"-Groß-Schwenkrahmen mit nutzbaren Einbauhöhen von 31HE, 40HE und 45 HE ist für Rechts- oder Linksanschlag zu verwenden. Der verschweißte, verwindungssteife Rahmen aus Vierkantrohr und 6-fach abgekantetem Tragprofil hat eine Einbautiefe im Schwenkbereich von ca. 470 mm. Der mit einem Doppelbartverschluss versehene Rahmen läßt sich bis 120° aufschwenken.

Die VDE gerechte Erdung nach VDE 800 und VDE 804 erfolgt durch Schutzleiteranschlusspunkte an Tür, Gehäuse und allen abnehmbaren Teilen.

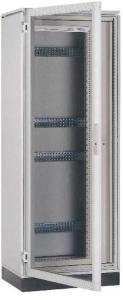

In der Standardausführung wird der Schrank mit einem Frontrahmen geliefert. Die als Zubehör lieferbare Sichttür mit 180° Öffnungswinkel, Stangenverschluss und serienmäßigem Doppelbarteinsatz ist mit einer 3 mm starken Sicherheitsglasscheibe ausgestattet. Der Doppelbarteinsatz ist austauschbar gegen Verschlusseinsätze mit 27 mm, Ausführung A.

Die Schutzart IP 55 nach EN 60529 (vollständiger Schutz gegen Staubablagerungen und Strahlwasser) wird in Verbindung mit einer Tür erreicht.

Hochwertige Oberfläche mit einer Tauchgrundierung und pulverbeschichteter Struktur in RAL 7032

Zubehör:

Gleitschienen: SRG-1962 150 mm lang
SRG-1963 220 mm lang
SRA-4581 Anreih-Schnellverbinder zum Verbinden zweier Schränke

19“ Leer- und Belüftungsfelder für alle Schranktypen
Aluminium farblos eloxiert

19“ Leer- und Belüftungsfelder zu UNITON PRODAS System DMAX, PMD/MPS/MPD
RAL 9006
